آشنایی با شیوه انتخاب سایز کابل

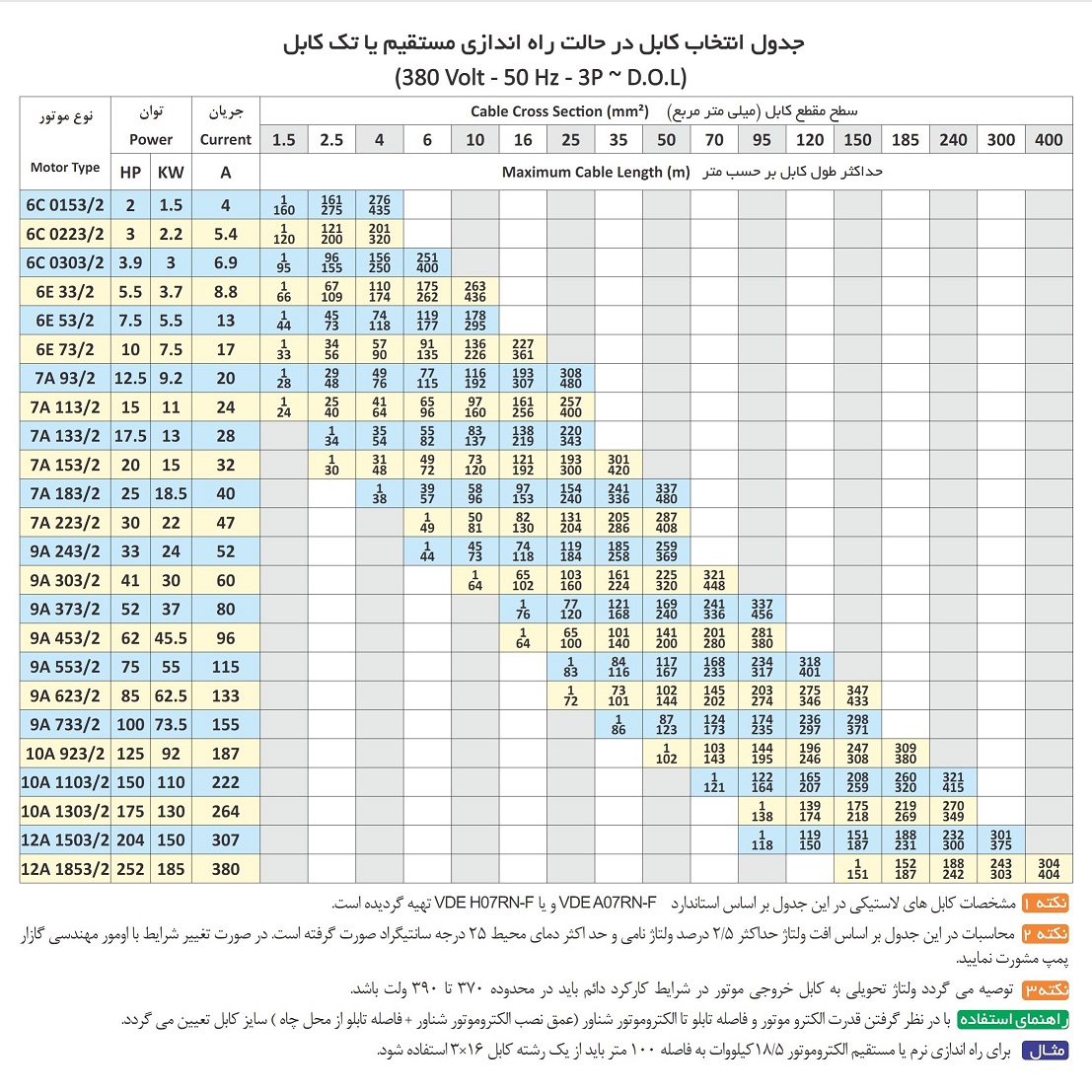

سایز کابل مورد نیاز برای بهره برداری صحیح از الکتروموتور با استفاده از جداول انتخاب کابل و توجه به نوع راه اندازی الکتروموتور به صورت زیر مشخص می شود:
در ابتدا فاصله بین الکتروموتور تا تابلو راه انداز محاسبه می شود سپس با توجه به راه انداز و قدرت موتور از جدول مربوطه سایز کابل انتخاب می شود.
مثال :

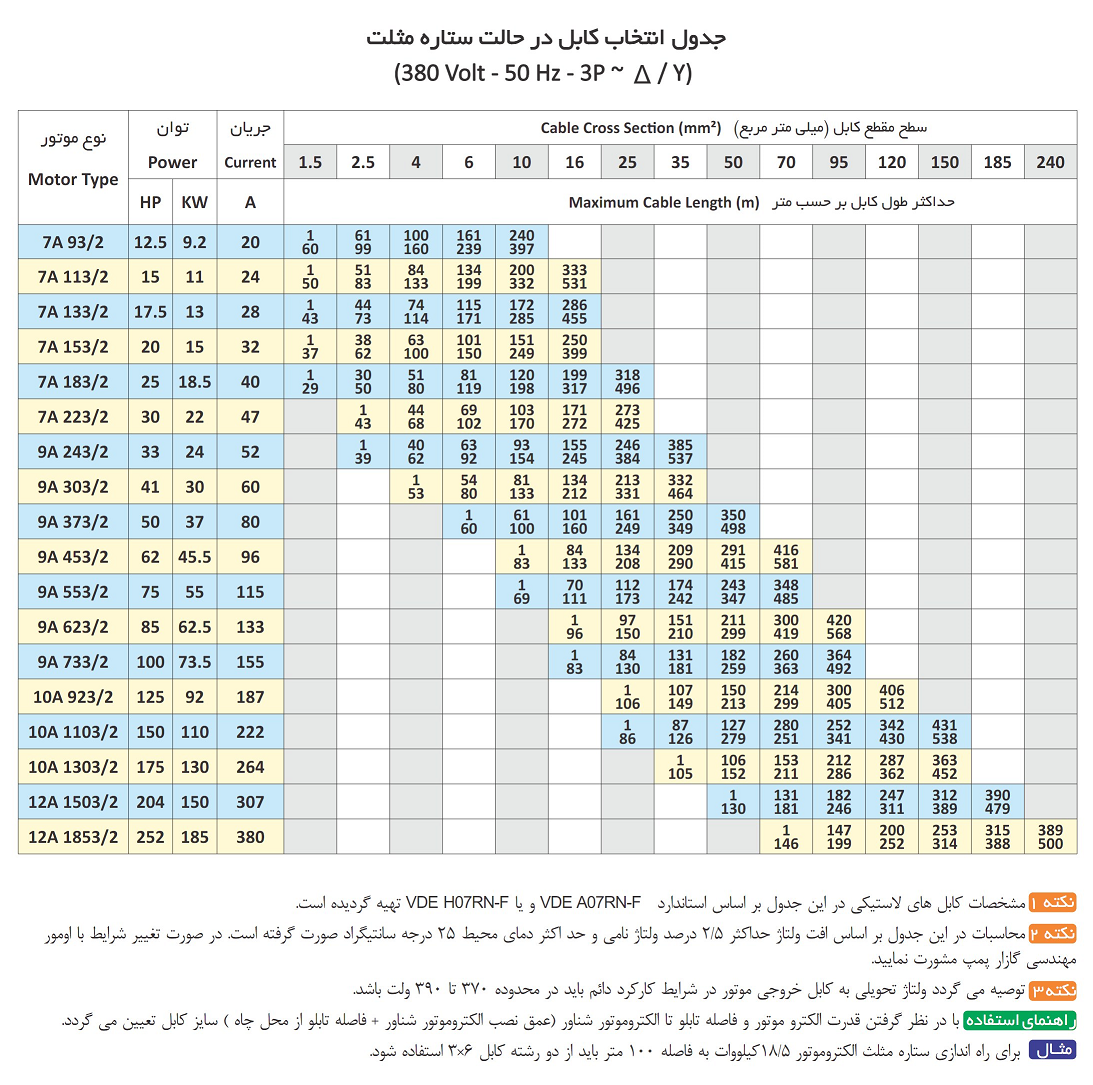

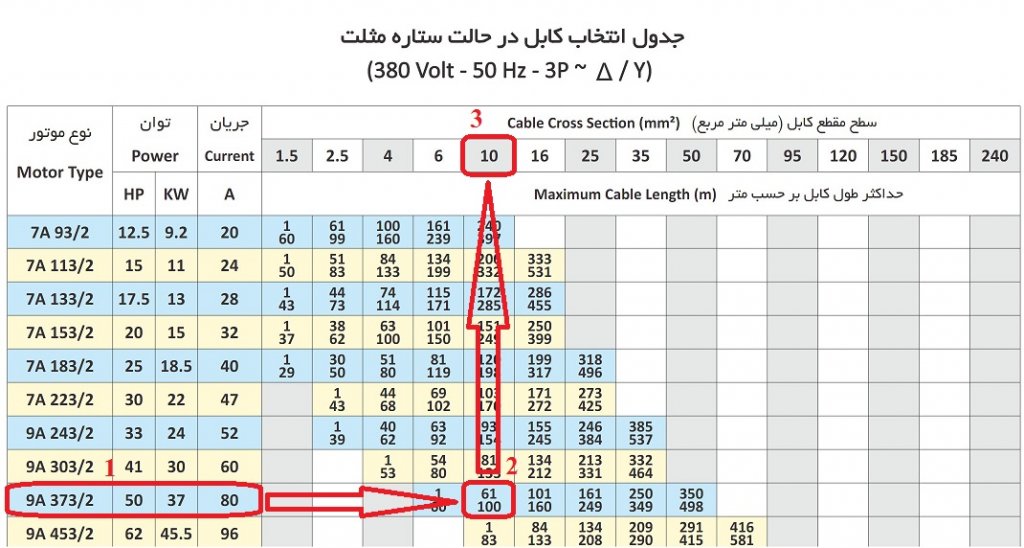

فرض کنیم فاصله تابلو تا سر چاه معادل 5 متر و عمق نصب الکتروپمپ برابر 90 متر باشد بنابراین فاصله بین تابلو تا الکتروموتور برابر 95 متر می باشد. فرض کنیم برای راه اندازی موتور 37 کیلووات از تابلو ستاره – مثلث (دو کابل) استفاده می کنیم بنابراین با رجوع به جدول انتخاب کابل در حالت ستاره مثلث چنانچه مطابق فلش های روی تصویر حرکت کنیم به کابل سایز 10جهت استفاده می رسیم.
لازم به ذکر است عوامل دیگری مانند میزان افت ولتاژ مجاز، دمای محیط، نوع کابل مورد استفاده و ... در انتخاب سایز کابل دخیل هستند و جدول ارائه شده در کاتالوگ و سایت مربوط به نصب کابل در دمای 25 درجه و افت ولتاژ 2/5 درصد تهیه شده است. در صورت تغییر شرایط برای انتخاب کابل می توانید با واحد مهندسی شرکت تماس حاصل فرمایید و یا نشریه 110 (مشخصات فنی عمومی و اجرایی تاسیسات برقی ساختمانی) را مطالعه فرمایید.
نکته بسیار مهم:
جهت اطمینان از عملکرد صحیح الکتروموتور از کابل های که سطح مقطع درج شده بر روی کابل با سطح مقطع واقعی برابر می باشد استفاده نمایید.
